COLLIERS DE PRISE EN CHARGE SORTIE A BRIDES INOX304 MULTIMATERIAUX UNIFIX MAXI

Card image cap
Réf. : PCMAXIB

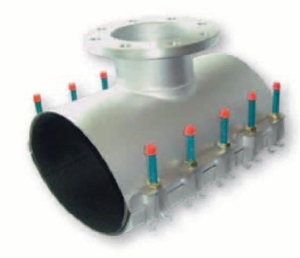

COLLIERS DE PRISE EN CHARGE SORTIE A BRIDES INOX304 MULTIMATERIAUX UNIFIX MAXI

Le Maxi à une, deux ou trois pièces existe aussi avec des prises
différentes, avec filetage intérieur, filetage extérieur, filetage
intérieur/extérieur et prise avec bride

La réalisation avec bride est disponible uniquement pour le Maxi à deux et trois pièces et entre 88–110 mm et 768–798 mm. Les longueurs suivantes sont disponibles aussi sur commande: 300, 400, 500, 600, 800 et 1000 mm.
Les matériaux correspondent aux données des Maxi avec prise fi letée avec l’ajout suivant:
Informations pour la bride soudée: Inox 1.4301 (V2A) – AISI 304, soudée au TIG (ou WIG=
Wolfram Inert Gaz) dans le côté intérieur et extérieur, afi n d’atteindre un soudage complet du corps extérieur et de la bride.
La hauteur constructive absolue de la prise est d’environ 120 mm avec des brides jusqu’à DN150 et d’environ 150 mm avec des brides DN200–DN300.
Prise avec bride: Inox 1.4301 (V2A) – AISI 304, bride selon DIN EN 1092-1 (avant DIN 2576), de DN50 jusqu’à DN300.
Après le soudage toutes les pièces en inox sont passivées, afi n d’atteindre une haute protection à la corrosion.
Tous les produits sont disponibles sur demande avec une qualité inox 1.4435 (V4A) – AISI 316.
À partir d’un diamètre extérieur de tube de 545 mm, on livre de manière standard un Maxi à trois pièces.
On peut aussi commander une fabrication avec les goujons inversés vers le bas.
Les niveaux de pression varient selon le diamètre extérieur du tube, des matériaux utilisés et de la réalisation de la bride. Les pressions exposées dans le tableau en bas doivent être tenues en compte seulement comme des valeurs indicatives:

PLAGE DE TOLÉRANCE (MM)
NIVEAU DE PRESSION (BAR)
EAU
88–210       16 BAR
216–410     10 BAR
420–798      6  BAR

SUR DEMANDE
